Gabelstapler: Die Gangbreite berechnen

Die entscheidende Größe bei einem Stapler ist nicht seine Länge, sondern das Arbeitsgangbreiten-Maß ($Ast$). Dieser Wert gibt an, wie viel Platz der Stapler benötigt, um eine Palette aufzunehmen, sich um 90 Grad zu drehen und wieder wegzufahren.

Standard-Frontstapler benötigen oft eine Gangbreite von 3,0 bis 7,0 Metern. Wenn Ihre Gänge schmaler sind, müssen Sie auf kompaktere Geräteklassen ausweichen:

• Schubmaststapler: Ziehen den Mast nach dem Aufnehmen der Last zurück. Sie reduzieren die benötigte Gangbreite auf ca. 3,7 bis 2,9 Meter.

• Schmalgangstapler (VNA): Drehen nur die Gabel, nicht das ganze Fahrzeug. Sie arbeiten in Gängen von 1,5 bis 1,8 Metern.

Die wichtigste Checkliste für Gebäude-Maße:

• Durchfahrtshöhe: Messen Sie das niedrigste Tor und die tiefste Deckenlampe. Die Bauhöhe des Staplers bei eingefahrenem Mast (Bauhöhe minimal) muss darunter passen.

• Freihub: Wenn Sie in Containern oder unter niedrigen Zwischenböden stapeln wollen, benötigen Sie einen Stapler mit hohem Freihub. Dabei hebt sich die Gabel, ohne dass der Mast ausfährt.

 Scherenbühnen: Die Reichweite definieren

Bei Scherenbühnen führt die falsche Größe entweder dazu, dass Arbeiter den Arbeitsplatz nicht erreichen, oder dass die Bühne schlicht nicht durch die Hallentore passt.

• Plattformhöhe vs. Arbeitshöhe:

  Arbeitshöhe = Plattformhöhe + 2,00 m

  Wenn Ihre Hallendecke bei 10 Metern liegt und die Lampen gewartet werden müssen, reicht eine Plattformhöhe von 8 Metern völlig aus.

• Korbgröße & Ausschub: Wenn zwei Personen gleichzeitig auf der Bühne arbeiten oder lange Rohre transportiert werden müssen, achten Sie auf die Länge der Plattform im ausgezogenen Zustand (Plattformverlängerung).

• Transportmaße: Prüfen Sie vorab die Breite im eingefahrenen Zustand. Standard-Innenscherenbühnen sind oft exakt 0,76 Meter oder 0,81 Meter breit, damit sie durch normale Zimmertüren passen.

Verpackungsanlagen: Produktdimensionen matchen

Bei Verpackungsmaschinen bestimmt die maximale und minimale Produktgröße das System. Eine Maschine, die alles von der Streichholzschachtel bis zum Kühlschrank verpacken kann, gibt es in der Praxis nicht.

• Palettenwickler (Stretcher): Messen Sie die Diagonale Ihrer maximalen Palette inklusive Überhang der Ware. Das ist der Mindestdurchmesser, den der Drehteller oder der Rotationsarm abdecken muss. Übliche Standardhöhen liegen bei 2,20 oder 2,40 Metern.

• Kartonverschließer / Umreifungsmaschinen: Hier müssen Sie die Spanne (Min/Max) Ihrer Pakete kennen.

  • Feste Kartonmaße: Ein manuell einstellbarer Verschließer reicht (Sie stellen die Größe einmal am Tag per Kurbel ein).

  • Chaotische Kartonmaße: Sie benötigen eine automatische Formatanpassung, die sich bei jedem Paket selbstständig auf Höhe und Breite einstellt.

Der teuerste Fehler: Denken Sie an das Gewicht! Zur „Größe“ gehört im Industriebereich immer auch das Eigengewicht. Eine schwere Scherenbühne oder ein Stapler mit Batterie kann die Punktlast von Zwischenböden oder den Estrich in Hallen beschädigen. Prüfen Sie immer die Tragfähigkeit Ihres Bodens.

Bei Staplern bestimmen der Einsatzort und das Gewicht der Ladung das Konzept.

• Antriebsart:

  • Elektro: Ideal für Hallen und geschlossene Lager (emissionsfrei, leise).

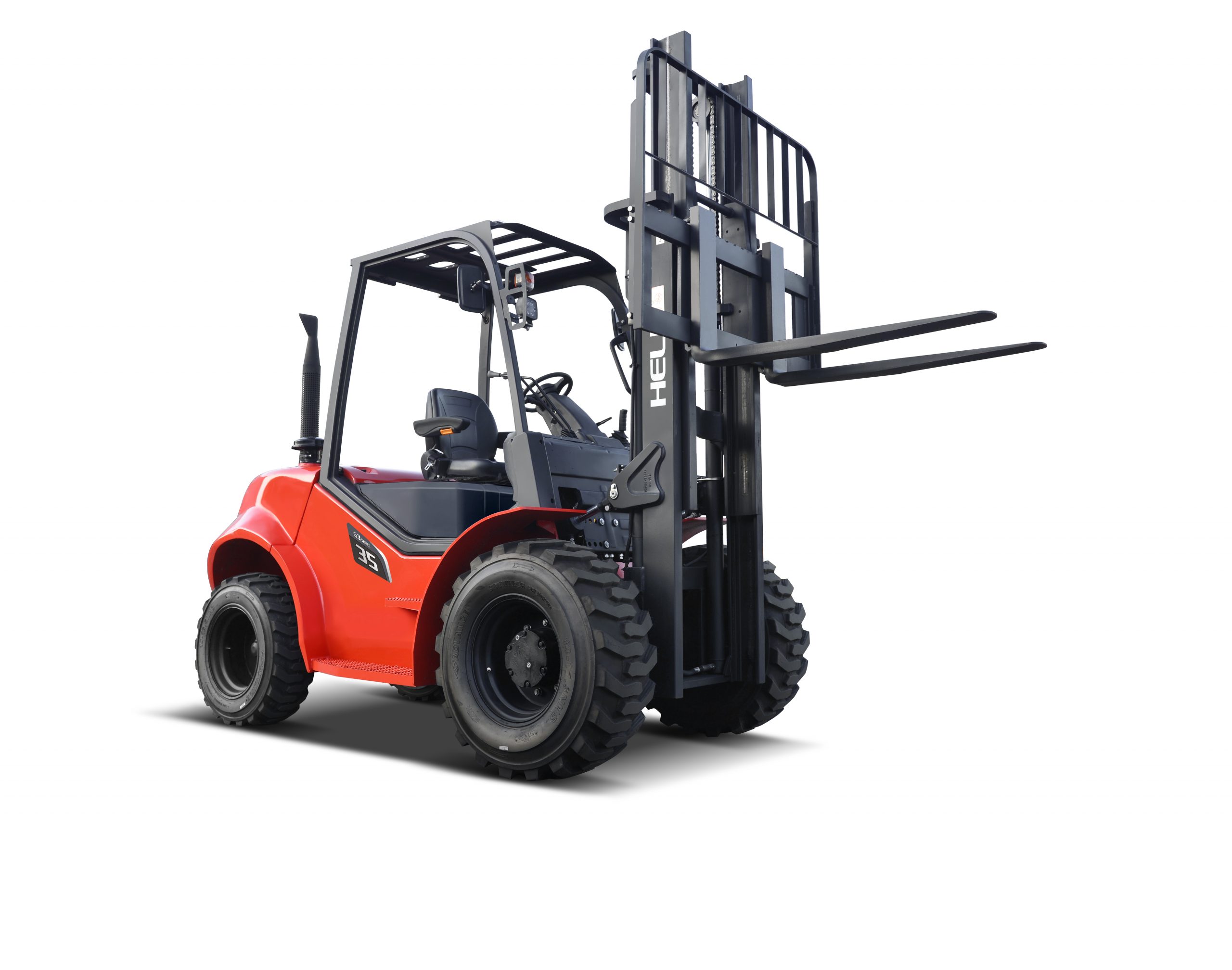

  • Diesel/Treibgas (LPG): Perfekt für den Außenbereich, unebenes Gelände und den harten Dauereinsatz.

• Tragfähigkeit & Hubhöhe: Berechnen Sie immer einen Sicherheitsbuffer ein. Wenn Ihre schwerste Palette 2 Tonnen wiegt, wählen Sie ein Gerät mit mindestens 2,5 Tonnen Tragfähigkeit. Beachten Sie, dass die Tragfähigkeit sinkt, je höher der Mast ausfährt (Resttragfähigkeit).

• Gangbreite (AST): Messen Sie den Abstand zwischen Ihren Regalen. Für schmale Gänge benötigen Sie spezielle Schubmaststapler oder Schmalganggeräte anstelle von klassischen Frontstaplern.

Verpackungsanlagen

Hier entscheidet vor allem Ihr Produktionsvolumen und die Art der Ware.

• • Automatisierungsgrad:

    • Manuell/Halbautomatisch: Lohnt sich bei geringem Durchsatz oder stark wechselnden Paketgrößen (z. B. einfacher Palettenwickler).

    • Vollautomatisch: Notwendig bei Fließbandproduktion im Dreischichtbetrieb, um den Takt zu halten.

  • Verpackungsart: Suchen Sie Primärverpackung (direkter Produktkontakt, z. B. Vakuumierer für Lebensmittel) oder Sekundärverpackung (Transportschutz, z. B. Umreifungsmaschinen oder Kartonverschließer)?

  • Wartung & Ersatzteile: Verpackungsmaschinen sind oft das Nadelöhr der Produktion. Ein Ausfall stoppt die gesamte Kette. Achten Sie auf die Verfügbarkeit von Servicepartnern in Ihrer Nähe.

Scherenbühnen müssen präzise auf die Arbeitsumgebung und die Sicherheitsvorschriften abgestimmt sein.

• Arbeitshöhe vs. Plattformhöhe: Die Arbeitshöhe liegt in der Regel zwei Meter über der tatsächlichen Plattformhöhe (Reichweite des Arbeiters mit ausgestreckten Armen).

• Untergrund & Bereifung:

  • Indoor: Weiße, abriebfreie Reifen (Non-Marking) und elektrischer Antrieb, um den Boden nicht zu beschädigen.

  • Outdoor: Allradantrieb (4×4), grobes Profil und Pendelachsen für Baustellen oder unebenes Gelände.

• Plattformkapazität: Wie viele Personen müssen gleichzeitig oben arbeiten und welches Werkzeug wird mitgeführt?
